7段階の変形防止加工プロセス｜SG MOLD「モールドベース」システム

1. モールドベースの製造において「変形」が問題となるのはなぜですか?

モールドベースは金型製造の基盤となる構造体であり、その平面性、平行度、寸法精度は金型全体の性能に直接影響を及ぼします。
しかし、金型ベースは、加工時の残留応力や熱変形、切削応力などにより、形状が歪んだり寸法がずれたりする「加工後変形」という現象が発生することがあります。

このような小さな変形でも、その後の組み立てでエラーが発生し、金型寿命が短くなったり、金型の故障率が上昇したりするなどの問題につながる可能性があります。

これを防ぐために、SG MOLDでは加工工程そのものに「変形制御技術」を体系的に取り入れています。

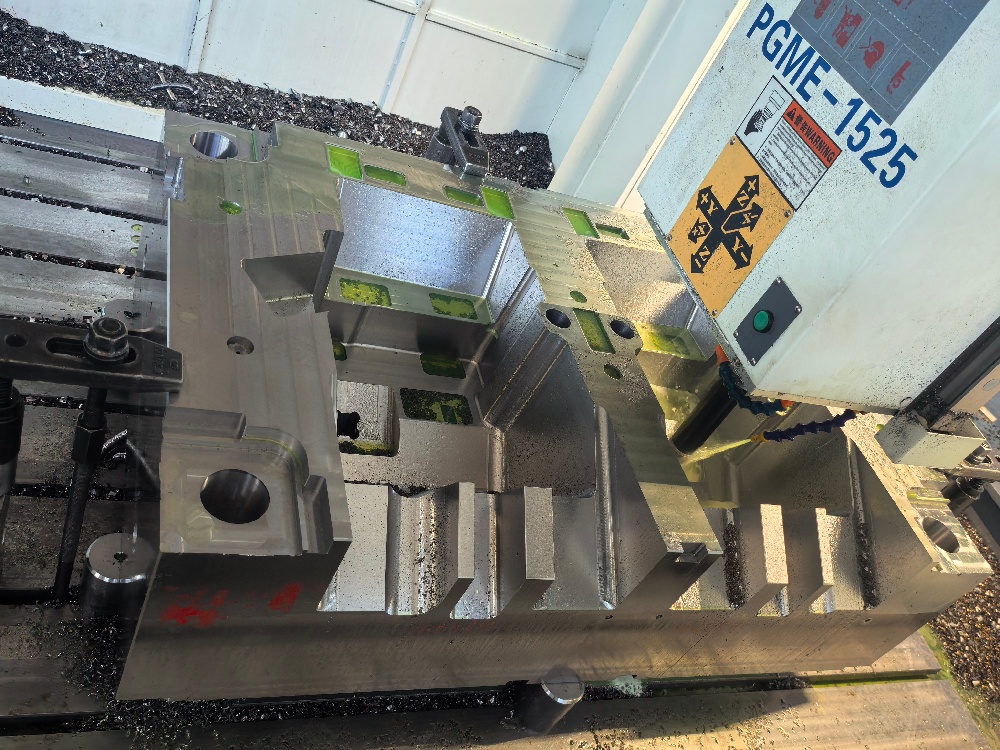

2. SG MOLDの7段階の変形防止加工工程

SG MOLD が適用するモールドベース加工は、以下の 7 つのステップで実行され、各ステップは精度、再現性、構造的安定性の確保を目的としています。

2.1 ステップ1 - 一次フライス加工（拡張寸法の確保）

原料状態の金属ブロックをまずフライス加工して表面を整え、ある程度の加工代を残します。
このステップは、後続のプロセスで発生する可能性のある応力変形を考慮した積極的なアクションです。

2.2 ステップ2 - 荒加工（内部応力分布）

穴加工や形状切断など基本形状を作成するための第1構造加工を行います。
この工程で金属の内部応力の一部が分散され、初期の形状安定化が促進されます。

2.3 Step 3 – Heat treatment or annealing (stress removal)

Heat the material at high temperatures to remove residual stress after processing, or stabilize the crystal structure through an annealing process.
This is a key step in minimizing deformation of the product even during long-term use after processing.

2.4 Step 4 – Flat milling (with precise floor plan)

Precision plane processing of the stress-removed block to secure the full floor plan of the upper and lower plates.
At this time, fine distortion is corrected through high-precision milling facilities.

2.5 Step 5 – Intermediate machining (Detailed shape arrangement)

After all processing standards are set, detailed shape processing such as insertion holes, guide holes, and screw holes of each part is performed.
This process is the final preparation step for subsequent precision processing.

2.6 Step 6 – Precision drawing (reflects customer design)

Accurate dimensional processing and detailed finishing within mechanical tolerances are carried out according to customer drawing standards.
Parts requiring ±0.01mm precision can also be dealt with without problems.

2.7 Step 7 – Precision grinding and secondary deformation calibration

Finally, the surface is finished precisely by a grinding machine, and after a second strain correction, all dimensions and parallelism are reconfirmed.
This process prevents errors after installation.

3. Why SG MOLD's "Mold Base Without Deformation" is special

In general processing methods, there are many cases where only three to four steps are taken.
However, SGMOLD has a manufacturing system that prioritizes stress control and dimensional precision throughout the entire process, taking into account both productivity and quality stability.

In addition, all processing is managed by an ERP-based history tracking system and is designed to store production records and quality data for each product for immediate cause analysis and improvement in the event of a problem.

4. 閉会情報

単に形に合う型のベースではなく、
長期間使用してもねじれない高品質なモールドベースをお探しなら、
SG MOLDがその答えです。

お問い合わせ: +86-19952218899
ホームページ: https://www.shuaigangmj.cn
Email: sd@sg-mold.com

Q1. なぜ7段階の処理プロセスが必要なのですか？
Q2. ±0.01mmの精度はどうやって実現するのですか？

Q2. ±0.01mmの精度はどうやって実現するのですか？
A2. 熱処理、精密平面削り、二次研削工程により高精度な製造が可能です。

Q3. ERPベースの生産管理のメリットは何ですか？
A3. 生産履歴や品質データを全社的に追跡することで、品質問題に即座に対応できます。
