モールドベースの精度基準：金型品質を左右する核心技術要素

金型製造業界において、モールドベースの精度基準は単なる寸法管理のレベルを超え、金型の安定性、寿命、製品品質を決定する核心的な技術要素と見なされています。特に自動車部品、電子製品、医療機器などの高精度業界では、モールドベースの平面度、組立位置合わせ、ガイドシステムの公差管理が生産品質に直接的な影響を与えます。従って、金型設計段階からモールドベースの精度基準を明確に理解し、管理することが重要です。

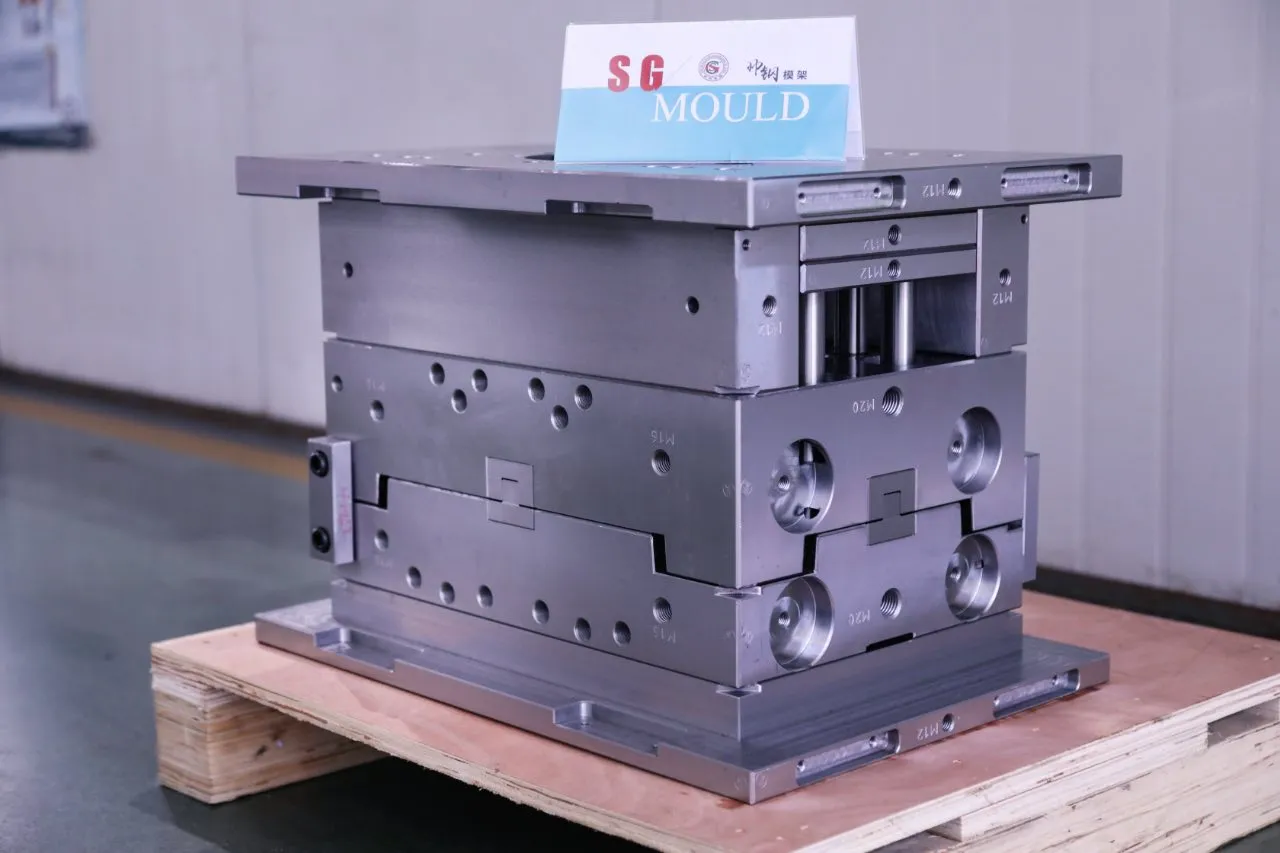

モールドベースは、上板、下板、ガイドポスト、ガイドブッシュなどで構成される金型の基本構造物です。この構造は金型の開閉運動を安定的に維持し、上下金型の位置合わせを保証します。もしモールドベースの精度が不足すれば、金型の組立位置合わせが狂い、それは製品寸法不良や金型破損につながる可能性があります。

本稿では、金型モールドベースの精度を決定する主要要素とモールドベースの精度等級、モールドベースの平面度基準、そしてモールドベースの組立精度について、実際の金型製作現場で適用される技術基準を中心に説明します。

モールドベース精度の概念と重要性

モールドベース精度とは、モールドベースを構成する各板材の平面度、直角度、平行度、ガイドシステムの位置合わせ及び組立公差が設計基準に適合して維持される水準を意味します。この精度は金型の繰り返し動作の安定性と製品の寸法精度に直接的な影響を与えます。

例えば、プレス金型や射出成形金型の場合、上板と下板の平行度が確保されていないと、金型が閉じる際に特定の位置に荷重が集中します。このような荷重集中はガイドポストの異常摩耗を引き起こし、深刻な場合には金型破損につながる可能性があります。

一般的に、金型業界ではモールドベースの平行度許容公差を300mmあたり ±0.008mm～±0.012mmの水準で管理します。高精度金型の場合はこの基準よりも厳しい管理が要求され、一部の自動車金型では±0.005mmの水準まで管理することもあります。

金型モールドベース精度を決定する主要要素

• 平面度と平行度の管理

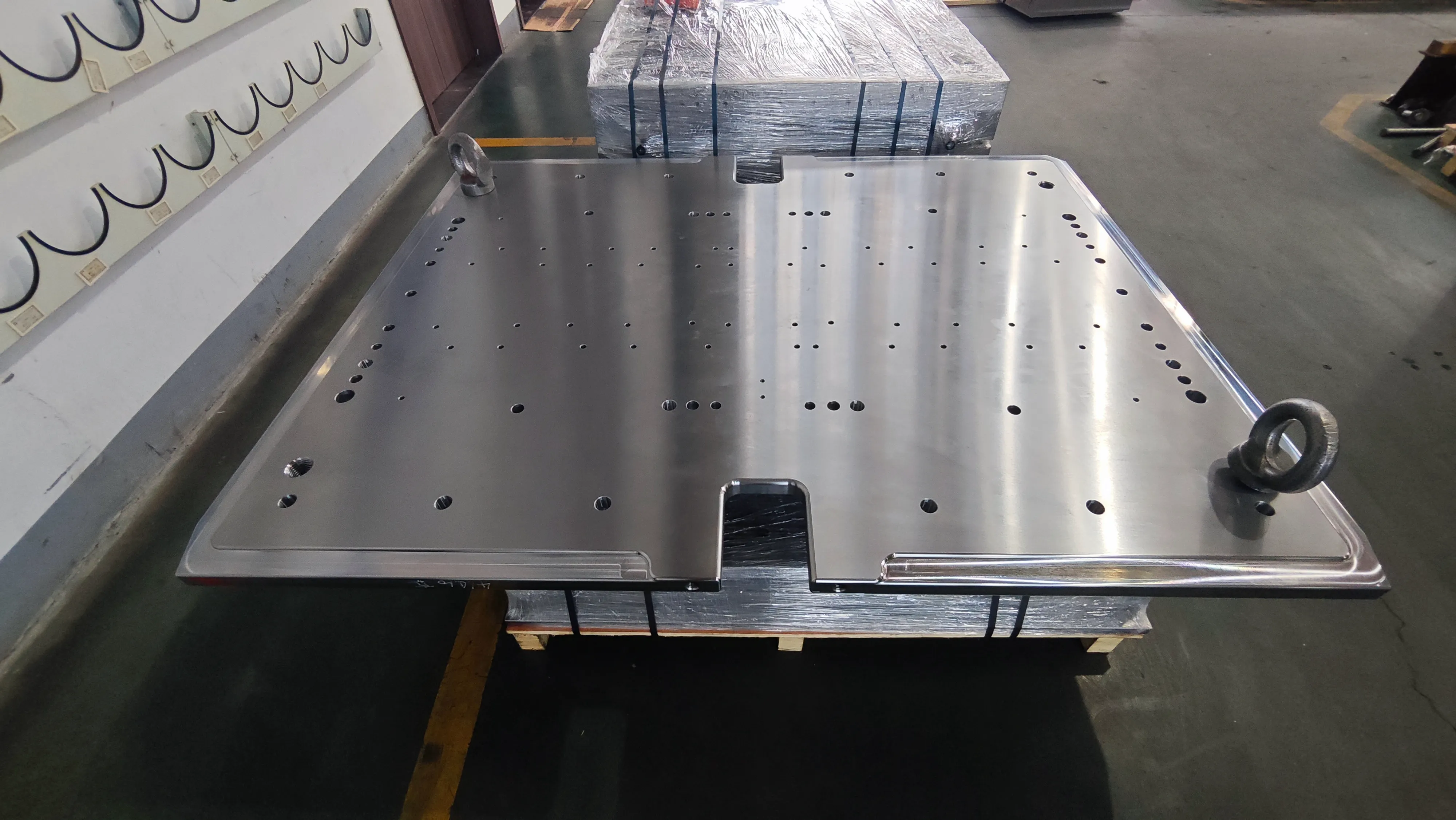

  モールドベースの上板と下板は金型の基準面としての役割を果たします。従って、板材の平面度が確保されなければ、金型組立後も位置合わせは維持されません。

  一般的に、モールドベース板材は以下のような工程を通じて平面度を確保します。

  まず、材料切断後、応力除去のため応力除去焼鈍しを実施します。これは材料内部の残留応力を除去し、加工後の変形を防ぐためのプロセスです。

  その後、マシニングセンタ加工により基本形状を加工し、最終段階で6面研磨加工を実施します。この工程は板材のすべての面を精密研磨し、平面度と直角度を同時に確保するプロセスです。

  一般的な産業基準では、モールドベース上板と下板の平面度は表面粗さRa 3.2µm以下を維持し、平行度は300mmあたり0.01mm以下の水準が要求されます。

• ガイドシステム精度

  モールドベースのガイドシステムはガイドポストとガイドブッシュで構成され、金型の繰り返し位置合わせを担当します。このシステムの公差管理が不足すると、金型の位置合わせ精度が大幅に低下します。

  ガイドポストには一般的にh6公差が適用され、ガイドブッシュの内径はH6公差基準で加工されます。このような公差の組み合わせは、ガイドシステムの安定した摺動運動を確保しつつ、過度な隙間を防ぐためのものです。

  ガイドポスト材料は一般的に20CrMnTiまたはSCM415系の合金鋼が使用され、耐摩耗性を確保するために浸炭熱処理を施します。一般的な熱処理条件は以下の通りです。

  • 浸炭深さ：0.8 ~ 1.2 mm

  • 表面硬さ：HRC 58 ~ 62

  このような熱処理条件は、長期間の使用においてもガイドシステムの摩耗を最小限に抑える上で重要な役割を果たします。

モールドベース精度等級

金型業界では、モールドベース精度を一般的に二つの等級に区分します。

• 高精度モールドベース

  高精度金型に使用されるモールドベースには、非常に厳格な公差基準が適用されます。ガイドポストとガイドブッシュの間の隙間は0.005mm以下で管理され、上板と下板の平行度も300mmあたり0.008mm以下の水準で維持されます。

  これらの基準は、自動車外板金型、電子部品金型、医療機器金型のような高精度業界で要求されます。

• 一般産業用モールドベース

  一般的なプレス金型や射出成形金型では、比較的緩和された精度基準が適用されます。ガイドシステムの隙間は0.01mm以下、板材平行度は300mmあたり0.012mm以下の水準で管理されます。

  このような精度等級は、生産コストと加工時間を考慮した現実的な基準です。

モールドベース平面度基準と加工工程

モールドベースの平面度を確保するためには、単純なフライス加工だけでは十分ではありません。金型製作現場では、以下のような工程を組み合わせて平面度を確保します。

材料は一般的にS50CまたはP20系の金型鋼が使用されます。この材料は強度と加工性がバランス良く備わっており、モールドベース製作に適しています。

材料切断後、応力除去熱処理を実施し、その後マシニングセンタ加工で基本形状を加工します。次にボーリングマシンを使用してガイドホール位置を精密加工します。最終段階では研磨工程を通じて平面度を確保します。

この過程で熱変形を最小限にするために、作業環境の温度管理も重要です。金型工場では一般的に20℃ ±2℃の環境で精密加工を進めます。

モールドベース組立精度管理

モールドベースの組立精度は、単なる部品公差管理のみでは確保されません。実際の組立段階で、ガイドポストとガイドブッシュの芯合わせ状態が正確に維持されなければなりません。

組立後は一般的に以下のような検査項目を確認します。

• ガイドシステムの垂直度

• 上板と下板の平行度

• 摺動摩擦状態

• 開閉繰り返し位置合わせ精度

これらの検査は通常、三次元測定機またはダイヤルゲージを使用して実施されます。

実際の生産現場で発生した精度問題の事例

自動車部品プレス金型製作プロジェクトにおいて、モールドベース組立後、金型作動中に製品寸法偏差が発生した事例がありました。初期分析では金型設計の問題と判断されましたが、精密測定の結果、モールドベース上板と下板の間の平行度が基準より大幅に逸脱していることが判明しました。

測定の結果、平行度誤差は0.03mm水準であることが確認され、これがガイドポストに偏荷重を発生させ、金型位置合わせが狂う原因となっていました。

問題解決のため、モールドベースを再研磨し、平行度を0.008mm水準に調整した後、金型を再組立しました。その後、生産ラインでの製品寸法偏差問題は完全に解決されました。

この事例は、モールドベース精度が金型品質にどれほど大きな影響を与えるかを示す代表的な例です。

品質管理と測定システム

高品質なモールドベース生産のためには、体系的な品質管理システムが必要です。一般的に以下のような設備が使用されます。

• 三次元測定機

• レーザー平面度測定器

• 表面粗さ測定器

これらの測定設備を通じて、モールドベースの平面度、直角度、位置公差などを精密に管理します。

一部の専門モールドベースメーカーは、自社の品質管理基準を構築し、全てのモールドベースに対して全数検査システムを運用することもあります。このような品質管理体制は、金型製作メーカーが安定した金型品質を確保する上で重要な役割を果たします。

よくある質問

• Q: モールドベース精度基準はなぜ重要ですか？

  • A: モールドベース精度は、金型の位置合わせと繰り返し精度を決定します。精度が不足すると、金型の摩耗が増加し、製品寸法不良が発生する可能性があります。

• Q: モールドベースの平行度基準は一般的にどの程度ですか？

  • A: 一般的に産業標準では、300mmあたり0.01mm水準の平行度が要求されます。高精度金型の場合はこれより厳しい基準が適用されます。

• Q: ガイドポストとガイドブッシュの公差はどのように設定されますか？

  • A: ガイドポストは一般的にh6公差、ガイドブッシュはH6公差基準で加工されます。これは摺動運動の安定性と位置合わせ精度を同時に確保するための組み合わせです。

• Q: モールドベース材料は何が最も多く使用されますか？

  • A: 代表的にはS50C、P20などの鋼材が使用されます。ガイドポストは耐摩耗性のため、SCM系合金鋼を使用する場合が多いです。

結論

モールドベースは金型構造の基本となる部品ですが、その精度水準によって金型全体の性能が大きく変わる可能性があります。平面度、ガイドシステム公差、組立位置合わせなど、様々な要素が複合的に作用し、金型の安定性と寿命を決定します。

近年、金型業界では高精度生産への要求が高まるにつれて、モールドベース製作技術も急速に発展しています。一部の専門メーカーは大型CNC設備と精密測定システムを活用して高精度モールドベースを生産しており、このような技術は金型製作メーカーが安定した生産品質を確保する上で重要な基盤となっています。

金型プロジェクトにおいて、モールドベース精度基準や設計条件についてより具体的な技術的検討が必要な場合は、実際の生産経験を持つエンジニアとの相談を通じて最適な仕様を決定することが望ましいです。
