金型の良し悪しを決める優れた金型ベース – 金型ベース加工工場の核心的価値を徹底解析

1. 金型ベース：過小評価されてきた金型の「魂」であり基盤

金型業界の日常的なコミュニケーションでは、キャビティ／コアの設計、ホットランナーのブランド、複雑なスライド構造などに注目が集まりがちです。しかし、長期的な生産現場では、覆しようのない事実が浮かび上がってきます。それは、金型全体の成否は、華やかな成形部品ではなく、最も基本的で目立たない「鉄の枠」――金型ベースにかかっているという事実です。

多くの調達担当者が優れた金型ベース加工工場を探す際、金型ベースは技術レベルの低い標準部品と見なされがちです。しかし、非標準金型ベース加工の分野では、この認識のズレが、金型寿命の短さ、精度維持能力の低さ、さらには生産事故の多発を招く根本原因となっています。真に優れた金型ベースとは、金型の全ての部品を支える基体であるだけでなく、数十万回、時には百万回以上の開閉サイクルにおいてもミクロンレベルの精度を維持する「定海神針」（揺るぎない要）なのです。

1.1 なぜ金型ベースが金型の「総合的な」品質を決めるのか？

金型の「総合的な」品質とは、成形品の寸法安定性、金型のメンテナンス頻度、そして最終的な生産コストを含む包括的な概念です。金型の骨格として、金型ベースの剛性、精度、耐久性は、金型の上限を直接決定します。

金型ベースの剛性が不足していると、高圧射出成形やダイカストの際にプレートが弾性変形します。この変形は開金型後に回復する可能性がありますが、成形の瞬間にはパーティングラインに隙間を生じさせ、深刻なバリを引き起こします。さらに悪いことに、長期間にわたる繰り返し変形は金型ベース内部に応力疲労を蓄積させ、やがて割れを誘発します。これは高価な精密金型にとって致命的な打撃です。したがって、設計と材料を理解している金型ベース加工工場を選ぶことは、金型のライフサイクル全体に対する保険を購入するようなものです。

1.2 非標準金型ベース加工の特殊性と必要性

市場には多数の標準金型ベースが出回っていますが、複雑な自動車内装部品、精密コネクタ、大型家電パネルなどに対応する場合、標準品では不十分なことがよくあります。これこそが非標準金型ベース加工が存在する理由です。

非標準とは単に寸法を変えることではなく、応力構造を再定義することです。非標準金型ベース加工では、エンジニアはキャビティの投影面積や射出圧力の分布に基づいてサポートピラー（中托司）のレイアウトを再計算し、場合によっては横方向の力に抵抗するために特別なガイドピン／ブッシュ構造をカスタマイズする必要があります。このようなカスタマイズ加工能力は、一般的な標準部品サプライヤーには提供できず、金型ベース加工工場がハイエンドなサービス能力を備えているかどうかを試す試金石となります。

2. 徹底分析：良質な金型ベースと劣悪な金型ベースの見えない溝

外行は表面を見て、内行は細部を見ます。最高級の非標準金型ベースと安価な普及品の金型ベースは、外観は似ていても、微細構造と長期的な性能には大きな隔たりがあります。

2.1 鋼材の「血統」と清浄度

金型ベース加工工場の最低ラインは、原材料の管理にあります。高品質な金型ベース加工工場は、通常、超音波探傷検査（UT）を通過したP20、718H、H13などの高級鋼材を選びます。これらの鋼材は厳格なエレクトロスラグ再溶解（ESR）を経て、内部組織が緻密で不純物が極めて少ないものです。

これに対し、劣悪な金型ベースは、リサイクルされたスクラップ鋼を再溶解した「地条鋼」（低品質鋼材）を使用することがよくあります。この材料は肉眼では見えない気孔や砂巣だらけです。粗加工段階では問題が見えないかもしれませんが、熱処理や高圧生産が始まると、内部欠陥が急速に拡大し、金型ベースの変形や破損を引き起こします。非標準金型ベース加工では、構造が標準品よりも複雑になることが多いため、材料の内部均一性に対する要求はむしろ一層高くなります。

2.2 加工精度の累積誤差制御

機械加工の分野には「誤差の累積」という概念があります。金型ベースはA板、B板、角鉄（スペーサーブロック）、面板、底板など複数のプレートで構成されています。各部品の加工誤差がそれぞれ公差内にあっても、その方向が揃っていなければ、組み立て後の総誤差が基準を超える可能性があります。

優れた金型ベース加工工場は、非標準金型ベース加工において、各工程の基準の一致性を厳格に管理します。単板の厚さ公差だけでなく、プレート間の平行度、ガイドピン穴とパーティングラインの垂直度にも注意を払います。例えば、冷却回路用の深穴加工では、高精度工場は穴位置のずれを極限まで小さく抑え、穴の傾きによる冷却回路のショートサーキットや漏れのリスクを防ぎます。このような細部への極限的なこだわりこそが、優れた金型ベースが「使いやすい」理由です。

2.3 熱処理の科学と芸術

熱処理は金型ベースに「性格」を与えるプロセスです。非標準金型ベース加工において、熱処理は単に硬度を高めるだけでなく、内部応力を除去し、優れた靭性を得ることにも重点を置くべきです。

多くの低レベル工場は納期を優先し、応力除去焼きなましという重要な工程を省略します。その結果、仕上げ加工後に時間の経過とともに内部応力が解放され、精密に研磨された平面が反ってしまいます。一方、専門的な金型ベース加工工場は、「粗加工 → 応力除去 → 半仕上げ → 応力除去 → 仕上げ加工」という工程フローを厳守します。この煩雑な工程はコスト増にはなりますが、納入後も金型ベースの寸法が安定していることを保証します。

3. 失敗しない選び方：信頼できる金型ベース加工工場を選別するには？

金型設計者や調達担当者として、表面に現れない、金型品質に真に影響する詳細に注目する必要があります。

3.1 設備チェーンの完全性を確認する

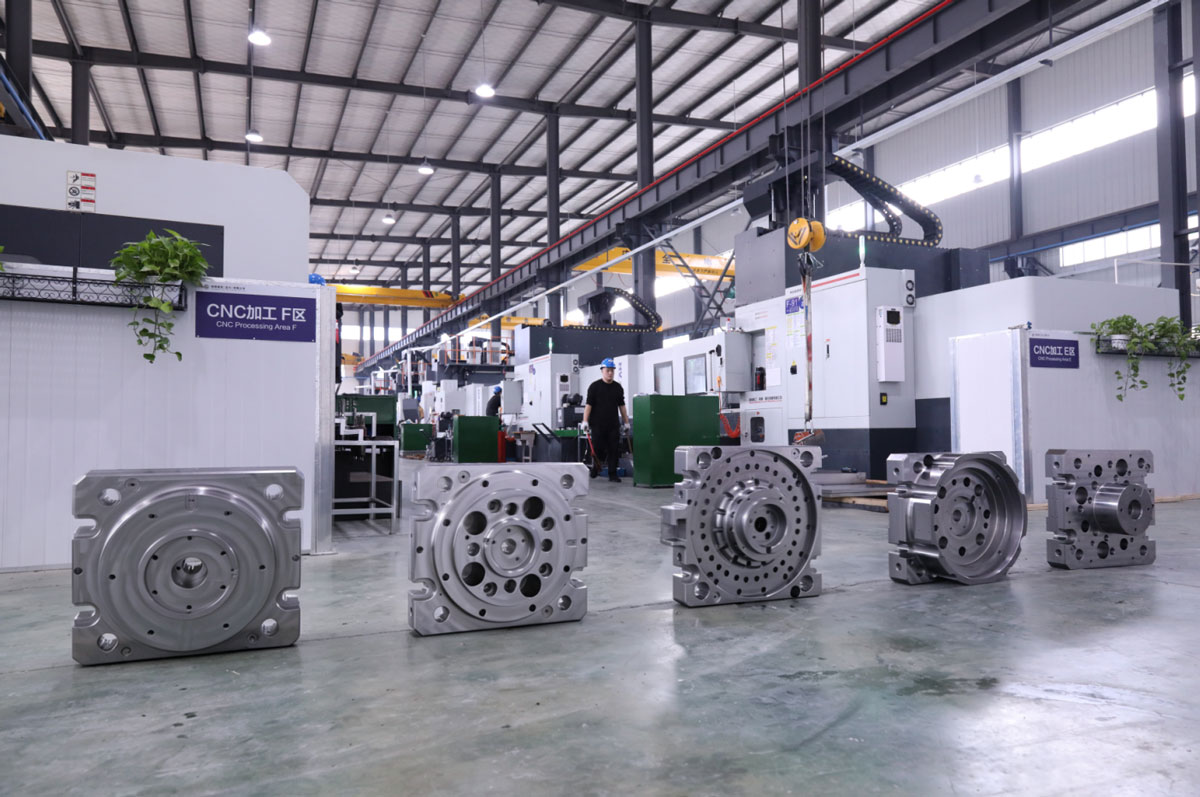

非標準金型ベース加工は単なる切断加工ではなく、一連の高精度設備が必要です。実力のある金型ベース加工工場は、大型かんな・フライス盤（大型プレート用）、深穴ドリル（冷却回路用）、高精度平面研削盤、そしてジグ中ぐり盤（精密穴加工用）に至るまでの完全な設備チェーンを備えているべきです。

特に注目すべきは、工場に恒温加工工場があるかどうかです。高精度の非標準金型ベースでは、環境温度の変化が鋼材の熱膨張・収縮を引き起こし、加工精度に影響します。恒温加工場を備えていることは、工場がハイエンド加工能力を有する強力な証拠です。

3.2 検査手段とデータ化能力に注目する

「検査なくして品質なし」。非標準金型ベース加工において、検査報告書は製品の一部です。信頼できる工場は、作業員の感覚だけに頼るのではなく、三次元測定機（CMM）やロックウェル硬度計などの専門設備を使用します。

見積もり段階で、主要寸法の検査報告書を提供できるかどうか、各鋼材ブロックの硬度を一つ一つテストしているかどうかを尋ねてみてください。詳細なデータを提出でき、品質トレーサビリティ記録を確立している金型ベース加工工場は、一般的に信頼性が高いと言えます。

3.3 設計最適化能力と対応力を評価する

非標準金型ベース加工は、設計の繰り返し修正を伴うことがよくあります。優れた工場の技術チームは、単なる受動的な実行者のではなく、積極的なアドバイザーであるべきです。

図面レビューの段階で、加工困難、強度不足、コスト超過の原因となる可能性のある設計箇所を指摘できる必要があります。例えば、ガイドピンの公差適合を変更したり、冷却効率を高めるために冷却回路のレイアウトを最適化することを提案してくれるかもしれません。このような技術的な「付加価値サービス」こそ、一般的な加工工場と業界のベンチマークを区別する重要な指標です。

4. 結論：投資した全てを金型の戦闘力に変える

金型業界には「良馬には良鞍」ということわざがあります。高価なキャビティとホットランナーであっても、ぐらついた低精度の金型ベースに取り付けられば、それはフェラーリエンジンをトラクターのシャーシに載せるようなもので、速く走れないばかりか、すぐに壊れてしまいます。

高品質な非標準金型ベースへの投資は、一見すると初期金型コストを増加させますが、長期的には、試打回数の削減、不良率の低減、金型寿命の延長、そしてダウンタイムの削減を通じて、金型工場に莫大な見えない利益をもたらします。

貴社の金型プロジェクトは、複雑な構造のため標準金型ベースでは対応できないという課題に直面していませんか？

私たちは、優れた金型ベースが金型全体の成否を決める決定的な重要性を深く理解しています。プロフェッショナルな金型ベース加工工場として、当社はハイエンドな非標準金型ベース加工に特化しています。鋼材の超音波探傷から恒温精密研削、構造最適化から精密組立まで、全工程にわたる品質保証を提供します。金型の総合性能を向上させたい場合、または特殊な使用条件に合わせたカスタム金型ベースソリューションが必要な場合は、いつでも当社の技術チームにお問い合わせください。私たちの専門的な「骨格」で、貴社の金型の輝きを支えます。
