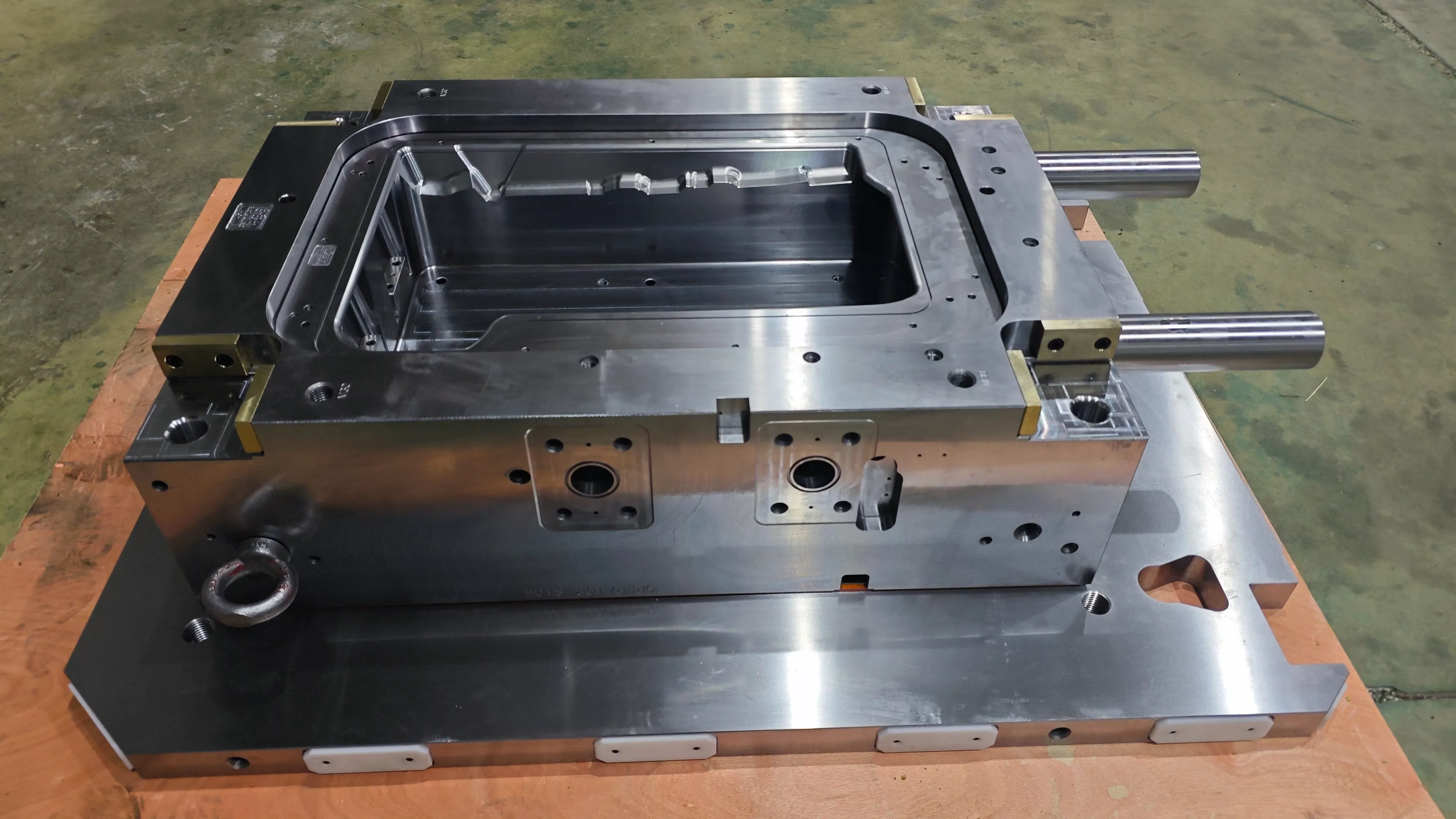

SG MOLD 高精度非標準モールドベース

精密射出・ダイカスト金型のための安定した基礎構造

SG MOLDの非標準モールドベース（Non-standard Mold Base）は
プラスチック射出金型およびダイカスト金型の製作のために
実際の生産条件を基準に設計・加工される高精度金型の基礎構造です。

標準規格に合わせた単純なフレームではなく、
製品の形状・キャビティ構成・射出条件・金型寿命を総合的に考慮し
プロジェクトごとに最適化された構造を提供いたします。

製品概要

製品タイプ：非標準モールドベース（カスタムモールドベース）

適用分野：射出金型／ダイカスト金型

製作方式：図面ベースの1対1カスタム設計

加工方式：CNC精密加工＋全数検査

SG MOLD モールドベースは
金型の整列精度、構造剛性、繰り返し生産の安定性を主要な基準として設計されております。

構造的特徴
1. 固定側／移動側構造の最適化

固定側（Aプレート）と移動側（Bプレート）を分離設計

成形ブロック（Core / Cavity）と構造プレートを明確に区別します

長時間の繰り返し射出時でも変形を最小限に抑える構造設計

これにより、金型組立時のアライメント不良、偏摩耗、射出不安定の問題を効果的に防止いたします。

2. 高剛性フレーム設計

高品質鋼材の使用

厚さおよびリブ構造は実際の荷重条件に基づいて設計されています

大型・中型金型でも安定した構造を維持

モールドベースは単なる支持構造ではなく
金型の全寿命に直結する重要な要素であるため
SG MOLDは構造剛性を最優先に考慮しております。

3. 冷却および内部加工対応

冷却回路加工可能（直線／複合ライン）

ウォーターライン、バッフル構造図面の反映が可能です

実際の成形条件を考慮した位置設計

冷却構造は単なる加工オプションではなく、射出サイクルと品質安定性の重要な要素として設計されております。

4. イジェクターシステム対応構造

イジェクタープレート、リテイナープレートの取り付け構造を確保

ピン配列、ストローク、荷重条件に合わせた空間設計

繰り返しの脱型時でも安定した動作を維持します

Bプレートおよび下部構造は
型から外れる安定性に直結するため、加工精度を厳格に管理しております。

加工精度および品質管理

平均加工公差：±0.01mm

高精度要求部位：最大±0.005mm対応可能

3次元測定機（CMM）に基づく全数検査

出荷前の実物写真および検査データの提供が可能です

SG MOLDは「加工だけを行う工場」ではなく
金型構造まで理解し製作するモールドベース専門の製造会社でございます。

適用事例

自動車部品射出金型

家電・生活用品 射出金型

産業用プラスチック部品

高剛性要求 非標準金型構造

小型金型から大型モールドベースまで
プロジェクトの規模に関わらず、同じ品質基準を適用いたします。

SG MOLD モールドベースの差別化ポイント

非標準構造 専門設計経験

自社加工工場保有

迅速な制作対応

合理的な費用構造

韓国市場対応経験およびコミュニケーション支援

ご相談および制作のお問い合わせ

非標準モールドベースは
標準規格だけで品質を判断することはできません。

図面段階から
構造、加工性、組立の安定性まで一緒に検討することが重要です。

SG MOLDは図面ベースの技術相談から製作まで直接対応いたします。
プロジェクトに適したモールドベースが必要な場合は、いつでもお問い合わせください。
